一、 安裝維修必備工具

備注：上門前請檢查工具是齊全，水壓表、萬用表、TDS筆這三個工具上門前必須配備。

二、產品介紹

霍尼韋爾HRO-50和HRO-400型純水機適合安裝于廚房靠近水槽的工作臺面下。采用裝有三通接頭的供水管路與客戶家的現有水管連接。

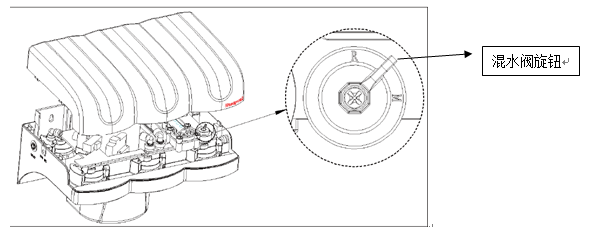

霍尼韋爾HRO-50和HRO-400型純水機通過調節混水閥可以實現兩種凈水功能：

1）、反滲透凈水（R檔）：經過100%RO膜過濾，對水中幾乎所有的可溶解固體物都有很好的去除率。

2）、混合凈水（M檔）：滿足不同用戶的需求有效提升產水的TDS值。

本型號凈水器不同于其它普通品牌的反滲透凈水器，本型號凈水器與普通反滲透凈水器的區別是沒有進水電磁閥、沖洗電磁閥、廢水比、停機后關閉進水是通過四面閥控制的，廢水的流量是通過限流塞控制的。

1)四面閥：四面閥的原理是用純水管道的壓力來控制進水側水路的通斷，當純水達到一定的壓力時水壓會把堵頭頂?shù)竭M(jìn)水側就關閉進水了，一開水龍頭純水壓力下降進水側堵頭回到原來位置就恢復進水了。本型號凈水器不插電的情況下也能制水但達不到標準的出水流量，一般市政自來水的壓力是2-3公斤如果不插電的話由于膜前的壓力很小純水的壓力也會很小，就不能通過四面閥來控制進水的通斷就會出現廢水排放不止，通電后增壓泵啟動純水壓力就會大很多停機后就能通過四面閥關閉進水廢水就不會流了，本凈水器安裝時必須插電通過增壓泵啟動來制水，機器停機后廢水不會立即停止排放，因?yàn)槟?nèi)部存的還有好多水大概放兩到三分鐘后廢水才能完全停止排放。

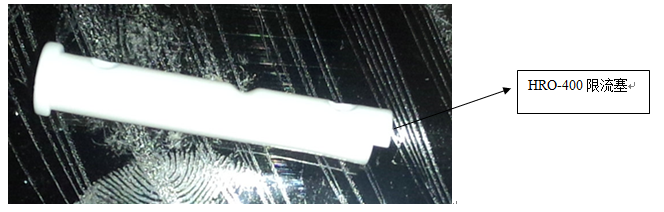

2）限流塞：限流塞的作用跟廢水比的作用是一樣的主要是控制廢水的合理流量，安裝時必須按照要求裝好，本型號的凈水器的廢水限流塞放在說明書的塑料袋里，見下圖：

凈水器部件名稱：

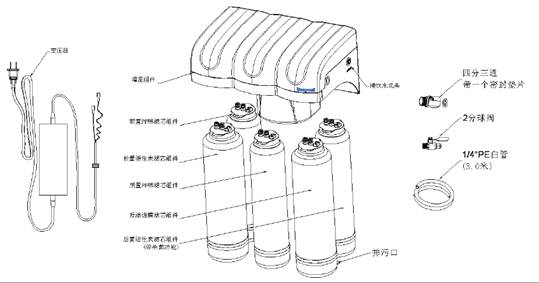

1） HRO-50

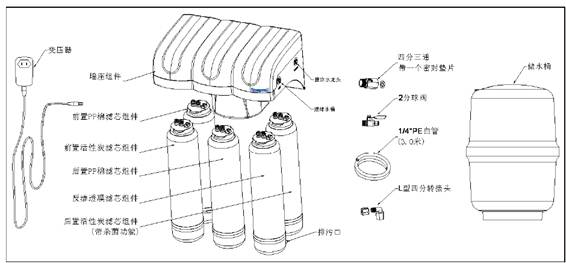

2） HRO-400

注意：這兩個型號的凈水器的各連接口沒有中文標識都是英文，INLET（進水口）、FAUCET（龍頭接口）、HRO-50型的龍頭接口與壓力桶接口不要接反．五級濾芯的安裝位置各級濾頭上都有標識必須對號入座不可裝錯位置。

三、 安裝步驟

1、 安裝環境的確認

1） 機器安裝位置及空間的確認

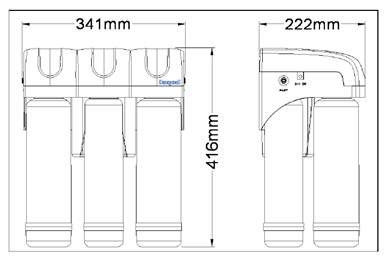

HRO-50外形尺寸：

HRO-400外形尺寸：

根據現場的安裝情況跟客戶溝通好機器的安裝位置，機器必須立著擺放切勿倒置，安裝位置符合安裝和維護空間后方可進入下一步

2）智能龍頭的安裝位置確認

跟客戶溝通好龍頭的安裝位置，若需開孔需要經過客戶的同意方可進行，大理石及其它高檔材質的臺面需要讓客戶找專業人員開孔。

3）電源、廢水管安裝位置的確定

機器安裝位置附近必須有電源、排污口或地漏，若沒有必須解決好后方可安裝。

4）進水溫度、環境溫度、進水壓力及冷熱水管道的確認

注意：切勿將本凈水器安裝在水壓超過0.35MPA的供水管線上，若水壓超過0.35MPA需要加裝減壓閥，低于0.1MPA需要讓客戶加裝自吸增壓泵后方可安裝。進水溫度為：5-38度，切勿安裝在熱水管道上，進水溫度或環境溫度過低會凍壞機器導致漏水。

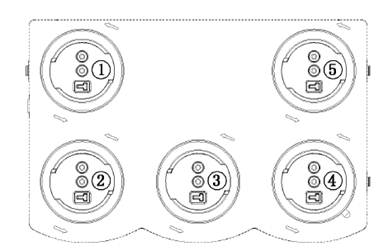

  2、五級濾芯的的組裝：把各級濾芯的外塑料包裝撕掉并把濾芯頂部的兩個黑色堵塞拔掉，將前置PP棉濾芯安裝在墻座的第一級，前置活性碳濾芯裝在墻座的第二級，后置PP棉濾芯裝在墻座的第三級，反滲透膜裝在墻座的第四級，后置活性碳濾芯裝在墻座的第五級。

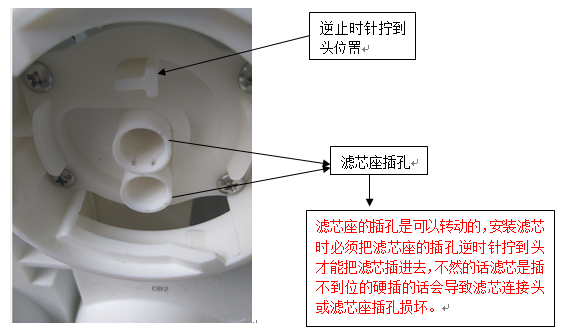

注意：濾芯插入濾芯座時先要檢查濾芯座的連接孔是否在逆時針轉到底的位置，只有濾芯座的連接孔在逆時針轉到底的位置濾芯才能順利的插進去然后把濾芯順時針擰到頭，濾芯與濾芯座位置沒對好硬擰的話會導致濾芯接口或?yàn)V芯座損壞。凈水器濾芯安裝順序必須對號入座切勿顛倒以免影響凈水器正常發揮其功能。

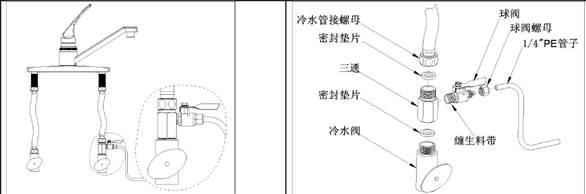

  3、進水三通球閥的安裝：

注意：進水三通球閥的安裝跟其它凈水器是一樣的，切勿裝在熱水管道上。

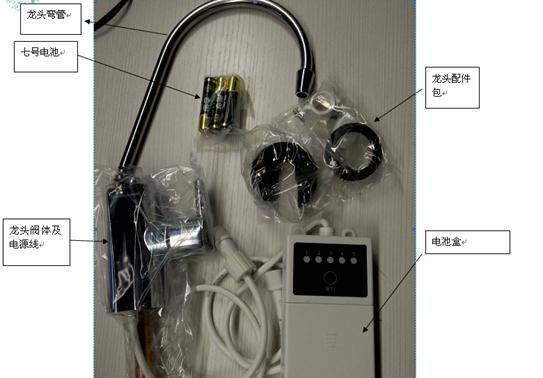

4、智能龍頭的安裝

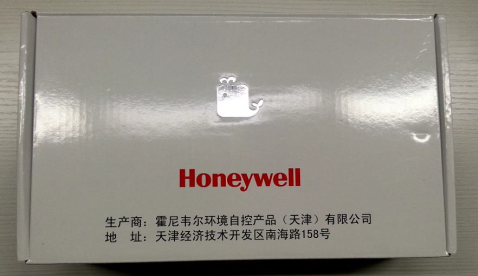

霍尼韋爾HRO-50和HRO-400凈水器包裝箱內不標配智能龍頭，智能龍頭都是單配采用獨立的包裝，也可配普通龍頭，安裝前需要跟客戶確定是否配有單獨的龍頭。

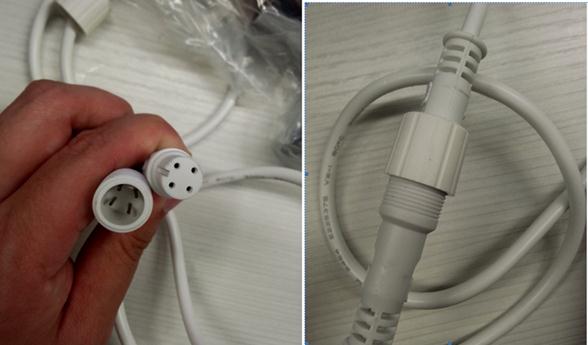

龍頭閥體電源線接頭與電池盒電源接頭連接時，左邊4個針角對準右邊四個孔后插到底擰緊螺母，不對準孔位強行按到底的話會導致電源接觸不好或損壞電源線插頭。

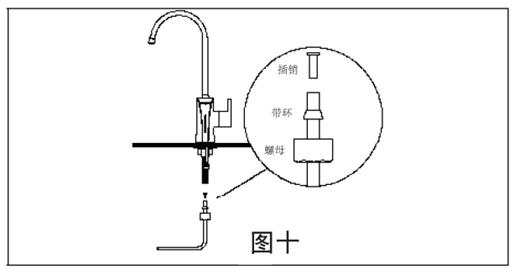

注意：智能龍頭開孔的規格是直徑25MM左右，安裝時注意保護好龍頭電源線，PE管插入龍頭絲桿的長度不能過長最好別超過3厘米，過長會出現出水小或不出水的情況。

  5、連接管路和電路：

進水三通球閥的進水管連接機器的進水口（INLET），智能龍頭的水管連接機器上的龍頭連接口（FAUCET）、壓力桶的水管連接機器的壓力桶連接口（）。HRO—50的電源適配器的圓形接口插入機器左側的圓形接口并插到底，HRO-400的電源適配器的黑色線卡插入墻座的方形凹口處，短線與低壓開關連接長線與高壓開關連接。霍尼韋爾HRO-50和HRO-400的機器高壓開關和低壓各有一個堵頭，此堵頭請不要拆掉與其它管線連接。

  四、機器通水調試

1、前置碳芯和RO膜濾芯沖洗：把RO膜濾芯紅色堵頭拔掉，先不要裝限流塞把2分PE管的一端插入RO膜底部的廢水口另一端插入下水道，打開進水閥門插上機器電源，這時廢水管會大流量排水，連續排水5分鐘左右，主要是沖洗前置碳芯的碳粉和RO膜濾芯的保護液，不沖洗的會導致出水有異味或影響RO膜濾芯的使用壽命。沖洗完成后關閉進水閥門拔掉RO濾芯的廢水口的2分PE管，把限流塞插入2分PE管里并插到底，然后把有限流塞一端的廢水管插入RO膜的廢水口，廢水管必須用扎帶或電工膠帶固定牢靠以防脫落導致漏水。

2、后置碳濾芯的沖洗：打開進水閥門接通機器電源，HRO-50的機器需要關閉壓力桶球閥，把機器的混合水調節閥擰到M檔位置打開水龍頭連續放水，剛開始出黑水屬于正常現象直到出水清澈為止，后置碳濾芯沖洗完畢。

３、檢測純水TDS值：后置碳濾芯沖洗完畢后把機器混合水調節閥擰到R檔位置,連續放水5分鐘后檢測TDS值,待TDS值達到理想狀態(脫鹽率不低于80%)后，HRO－４００的機器就可以讓客戶放心飲用了，但HRO－５０的機器需要告之客戶打開壓力桶球閥關閉智能龍頭讓機器制１－２桶水放掉后方可飲用。

４、機器啟動停機測試

１）HRO－５０：機器通電通水后能正常啟動，機器制水過程中關閉進水玩閥應能正常停機，打開進水球閥機器啟動后關閉壓力桶球閥和智能龍頭應能正常停機。

２）HRO－４００：機器通電通水后能正常啟動，機器制水過程中關閉進水玩閥應能正常停機，打開進水球閥機器啟動后關閉智能龍頭應能正常停機。

結語

霍尼韋爾HRO系列凈水器與普通凈水器安裝方面還是有差異的，主要需要注意以一下幾點：

１、安裝前測水壓：水壓低于０．１MPA不能安裝必須把水壓的問題解決方可安裝，若強行安裝會導致機器不啟動機器過水后無法二次銷售，公司會追究安裝人員的責任

２、前置碳芯、RO膜濾芯、后置碳芯必須單獨沖洗，不沖洗的會導致出水有異味或其它故障導致二次上門。

３、廢水管必須安裝限流塞，不裝的話不出純水機器無法停機。

４、混合水調節閥需要告之客戶使用方法，是否要略微調整混水閥位置需要征求客戶意見（一般建議保持100%反滲透）

５、檢測純水TDS值需要檢查混合水調節鈕是否在R檔位置，如果不是需要擰到R檔位置打開水龍頭放水兩到三分后再檢測，HRO-400無壓力桶的機器就是混合水旋鈕在R檔位置也要放水三分后檢測，前兩分鐘的TDS值偏高是正常的，新機TDS值的合格標準是脫鹽率不低于８０％【脫鹽率＝（原水TDS值－純水TDS值）／原水TDS值】
